北大青鳥JBF-3141編碼型輸入/輸出模塊安裝與接線

北大青鳥JBF-3141輸入/輸出模塊為編址型輸出模塊安裝于現場，JBF-3141消防模塊采用明裝方式，步驟如下：

　　●在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm；

　　●探測總線采用ZR-RVS-2×1.0-1.5mm²雙絞線；

　　●將總線L1、L2端接在端子上，接線無極性；

　　●可輸出一組常開觸點或常閉觸點；

　　●使用專用的編碼寫入器來設定地址碼（1-200）；

　　●輸出模塊具有信號應答輸入端，當被控設備動作后被控設備上的常開觸點（無源）閉合，由輸出模塊通過兩總線將動作應答信號傳送回控制器；

　　●L1（端子2、3）、L2（端子4、5）：接兩總線，無極性；

　　●AS-（端子10）、AS+（端子9）：接回答（無源觸點），連接在AS-和AS+上的被控設備的應答端必須并聯10kΩ終端電阻；

　　●端子6與端子8組成常開點，端子6與端子7組成常閉點。

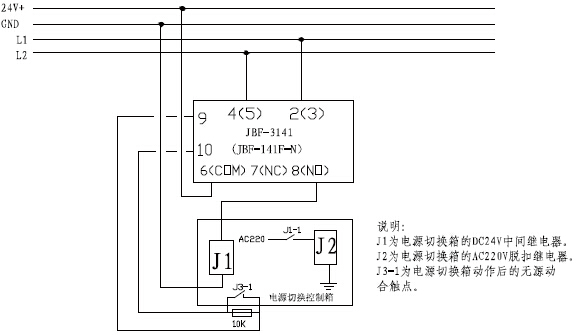

　　●接線圖例：JBF-141F-N輸入輸出模塊控制強切（分勵脫扣器）類設備接線

　　注意事項：

　　JBF-3141輸入/輸出控制模塊觸點不能直接切換強電信號，如果需要切換強電，應通過增加DC24V中間繼電器實現；

　　使用中無論是否需要設備應答，都應在信號回答端（AS+、AS–）并聯10kΩ電阻，否則輸出模塊無法正常工作。
