北大青鳥消防主機結構外形圖

一、北大青鳥消防主機組成：

北大青鳥消防主機內部系統采用積木式拼裝結構，由控制顯示盤(JBF-11S/AB320)、報警回路板(如JBF-11S/LA8)、專線聯動控制盤(如JBF-11S/CD8)、總線控制盤(JBF-11S/CK50)、氣體滅火盤(JBF-11S/CE4)、打印單元(JBF-11S/P)、電源等幾大部分組成。其中報警回路板可以根據用戶需要配置2回路-64回路，專線聯動控制盤可配1-8塊，氣體滅火控制盤可配1-8塊，總線控制盤可配1-32塊。


二、北大青鳥消防主機結構：

北大青鳥JBF-11S型消防主機外形圖：

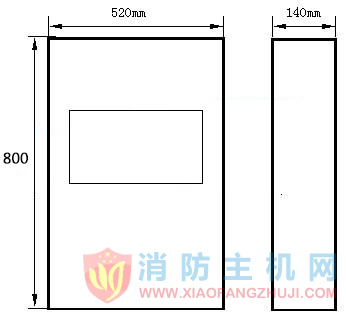

　　　　　　　　 壁掛式控制器的外形安裝尺寸圖

三、北大青鳥消防主機技術特性：

線    　制：兩總線，無極性；
部件容量：每回路127個探測部件，63個聯動控制部件，15個顯示部件；
巡檢周期：2.8秒；
長線距離：1500米；
環境溫度: -10℃～+50℃;
環境濕度：≤95%
外接電源：AC220V 50HZ
備用電源：DC24V 7.5Ah
外型尺寸：壁掛控制器800mm（長）×520mm（寬）×140mm（厚）
立柜1800（高）×585mm（寬）×5500mm（厚）
