海灣GST-GBFB-200/MP3廣播分配盤

一、GST-GBFB-200/MP3廣播分配盤特點
GST-GBFB-200/MP3 廣播分配盤是消防應急廣播系統配套產品，它與廣播功率放大器、音箱、GST-LD-8305 型輸出模塊等設備共同組成消防應急廣播系統。同時它也通過 RS485串行總線與消防控制器相連接，一起完成消防聯動控制。它可以同時接入-多兩路功放，以滿足工程上的-大限度的需要。具備 SD卡接口，可播放 SD卡中 MP3 格式音頻進行正常廣播。作為應急廣播也兼顧了正常廣播播音的需要，二者自由切換，應急廣播優先。

二、GST-GBFB-200/MP3廣播分配盤主要技術指標
（1）工作電壓：DC24V
（2）兩路廣播總線
（3）可-多級聯兩臺功率放大器
（4）使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不結露
（5）外形尺寸：
132.5mm（高3U）×482.6mm（寬）×225mm（厚）

三、GST-GBFB-200/MP3廣播分配盤結構特征、安裝與布線

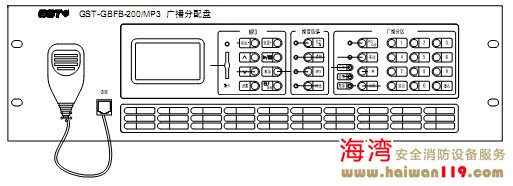

GST-GBFB-200/MP3廣播分配盤外形及結構示意圖如圖7-7：

本廣播分配盤采用標準插盤結構安裝，后部示意圖如圖7-8：

其中系統內部接線：
○1功放過載輸入1：與第1路功放的故障輸出相連接。
○2功放過載輸入2：與第2路功放的故障輸出相連接。
○3○4○19RS485接口：與RS485總線通信的消防控制器相連，用于與消防控制器通信的通信。
○5控制接口：預留接口。
○6機殼地：用于與大地相連。
○7遙控輸出：與功率放大器遙控端子相連。用于應急廣播時強行啟動功率放大器。
○8電源輸入：本機DC24V電源接入端子。
○9電源開關：開關機器使用。
○10○11○12○13功放定壓輸入1~4：第1、2、3、4路功率放大器音頻接入端子。
○14音頻輸出：與功率放大器音頻輸入口相接，作為功率放大器的音源輸入。
○15外線1：音頻信號輸入接口。連接外置音源信號，如CD、DVD等。
○16外線2：音頻信號輸入接口。外置正常廣播音源輸入。
○17電子錄音機輸出：電子錄音機信息輸出接口。
○18調試接口：ISP程序升級接口，廠家留用。
○20級聯輸出接口：控制信號（輸出線）。該控制線與功率放大器級聯，用于想功率放大器傳遞話筒監聽靜音及自檢信號。
布線要求：定壓輸出線采用阻燃RV線，截面積≥1.0mm2。-大傳輸距離1500米。
